硬件规格

硬件参数

CPU ARM9 嵌入式低功耗 CPU，主频 400MHz

内存 128M DDR2 SDRAM 256M Flash 电子盘

扩展存储 SD 卡存储最大支持扩展到 32G

RTC 实时时钟内置

无线接入方式 2 路 10M/100M 自适应端口 GPRS 3G 4G

通讯端口 COM1：RS485； COM2：RS232

电气规格

额定电压 DC 24V,可工作范围 DC 9V～36V

额定功率 <5W

电源保护 具备雷击浪涌保护

允许失电 <3ms

CE & RoHS 符合 EN61000-6-2:2005，EN61000-6-4:2007 标准，符合 RoHS 要求；

雷击浪涌±1KV；群脉冲 2KV； 静电接触 4KV， 空气放电 8KV

环境要求

工作温度 -10～60°C

存储温度 -20～60°C

环境湿度 10～90%RH(无冷凝)

抗震性 10～25Hz(X、Y、Z 方向 2G/30 分钟)

冷却方式 自然风冷

性能规格

整机尺寸 130mm x 94mm x 48mm

整机重量 约 400g

使用说明简单步骤：

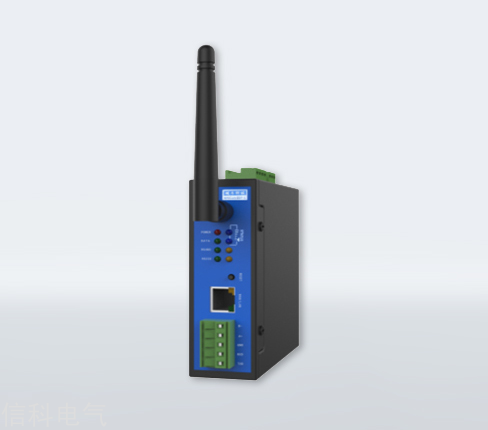

采集器 物联网盒子接通DC24V电源

串口RS232或者485 或者以太网接口连接plc控制器

电脑安装配置软件 CONFIG

云平台申请账户

登录账户

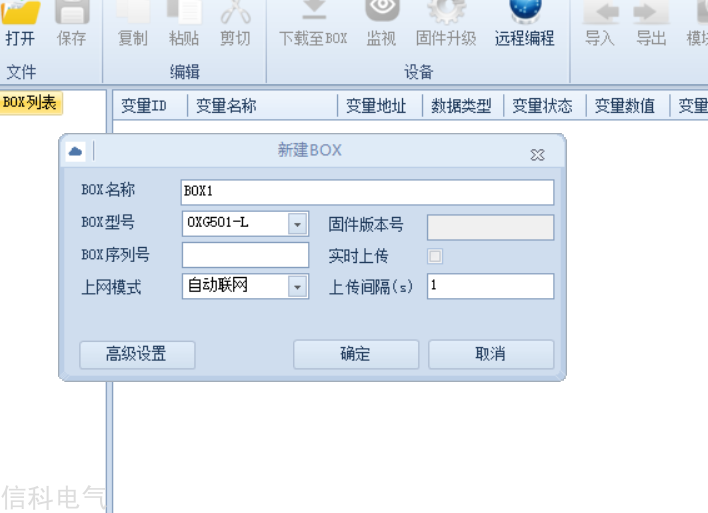

新建项目文件，选择采集器型号 上网方式（网线 4G WIFI)等等

串口选择plc 比如三菱PLC

通讯参数默认即可

建立需要采集的数据变量 比如Y0  D0等等数据

LAN口连接电脑 默认IP 192.168.10.100

保存项目文件

下载到采集器 远程模块

上传到云端平台，

进入云平台 组态画面等等
