一.     系统设计

1.    总体架构

云平台是在当下企业运营管理的技术及发展趋势的基础上，总结国内外同类产品的先进经验，采用物联网（IOT，The Internet of things）、移动计算、云计算（Cloud Computing）、视频监控、可视化等先进技术研发的新一代综合监控和管理功能的集成系统平台。平台主要是以完成数据的深度计算、统计和分析为主，再整合设备监控、计划任务、故障诊断等综合业务信息；增加以GPS/GIS为基础的快速定位、定向导航、轨迹跟踪及回放等功能，实现数据信息的“可视化”标识，以及数据的云存储、云发布、云应用等。

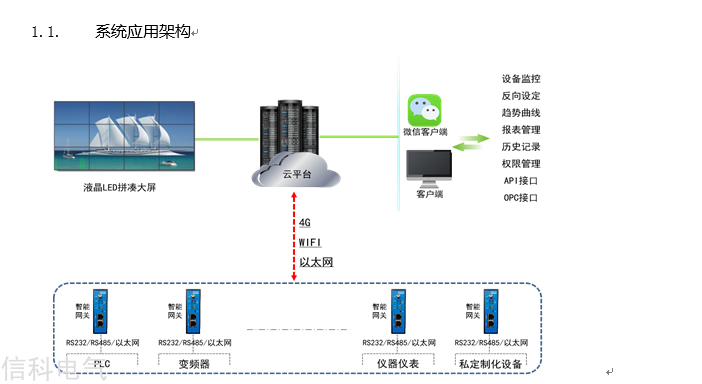

1.1.    系统应用架构

在云系统中，云端服务器用于连接现场的大量智能网关设备，实现大量远程设备的连接管理、数据采集、存储和监控等功能，是云系统的中枢。智能网关设备是现场设备与用户客户端连接桥梁中的智能传输终端，负责读取工业现场设备的数据并发送至云端服务器。

二.  系统主要组成部分及功能

1.    系统组成部分

云系统的组成包括智能网关、云平台和移动端。

Ø  智能网关

读取PLC控制器、HMI和仪表等的数据。

Ø  云平台及客户端

处理智能网关推送上来的数据，进行存储、分类、处理、计算和分析等，通过网页PC端进行访问，并提供OPC/API等接口。

Ø  移动端

通过手机展示设备的运行组态画面、报警、曲线、设备在线状态等，支持微信、短信报警推送。

2.    功能介绍、参数及特点

2.1智能网关

2.1.1. 功能描述

智能网关系列产品提供多种上网方式，支持网线、2G、3G、4G、WiFi等方式上网，同时提供计算机客户端以及安卓/IOS手机微信端。产品支持西门子、三菱、欧姆龙等大量PLC设备，网络配置简单，无需用户了解复杂的网络环境和服务器配置，普通电气工程师就可以直接使用，方便易用。通过智能网关系列产品，可以帮助客户实现以下功能：

1)      读取PLC、仪器仪表、变频器、触摸屏等的数据，通过网络发送到云平台；

2)      可以远程上传、下载和调试PLC/触摸屏程序，不用去现场出差，降低差旅成本；

3)      支持防拆机，定时向PLC等模块发送心跳，当模块被拆掉，可以进行设备锁机；

4)      支持断网续传，本地内置SD卡，可以在断网的情况下，存储历史数据，网络恢复之后再上传至云平台。

2.1.2.智能网关设备有4种类型：501-L、501-N、501-W；500-L

1)      501-L，支持2G/3G/4G和以太网上网，4G为全网通，支持联通/移动/电信2/3/4G通讯方式。

2)      501-N，只支持以太网上网。

3)      501-W，只支持WIFI上网。

4)      500-L,  单口经济型

1

2

2.1.2技术参数

智能网关系列产品的技术参数包括硬件参数、电气规格、环境要求和其他参数。

<1>硬件参数

<2>电气规格

<3>环境要求

2.2云平台

云平台，通过互联网（以太网、GPRS、3G、4G等），将现场的大量不同区域工业设备的数据、程序和图像，传输到远端的云数据中心，实现远程监控、远程诊断、远程维护、故障预警，建设大规模远程管理设备的信息化网络，为设备制造商，系统集成商，终端客户提供完整的设备远程维护管理解决方案。

主要有以下功能模块：

2.2.1我的主页

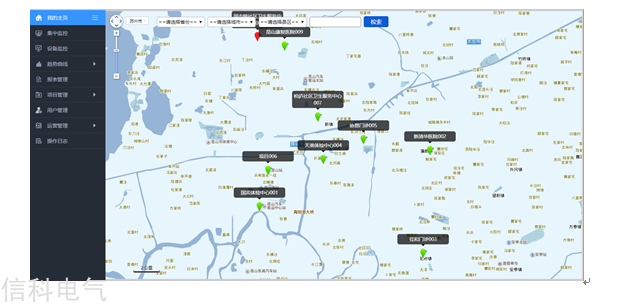

地图展示设备的地理位置，并通过颜色区分设备的运行/故障/离线状态，选中设备可直接查看当前报警；

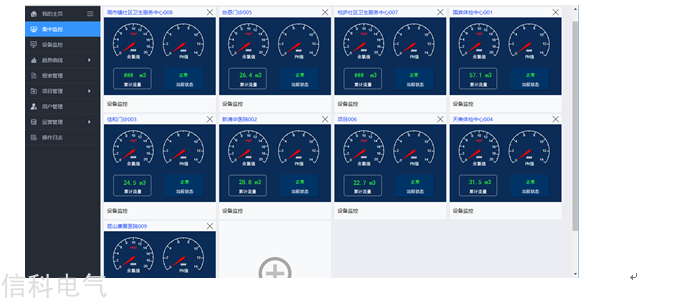

2.2.2集中监控

可以同时监控多个项目的运行关键数据，点击项目名称可直接进入该项目的详情监控页面 。

2.2.3设备监控

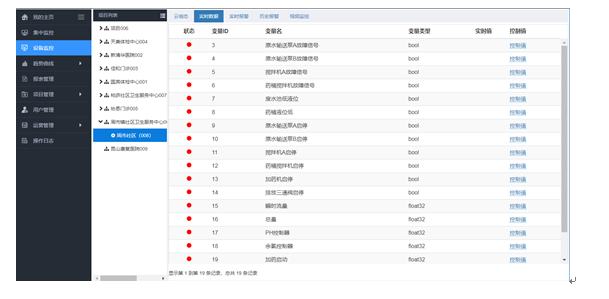

通过电脑web网页、手机网页和微信小程序直接查看设备的组态界面、实时数据、实时报警、历史报警、视频监控等内容。

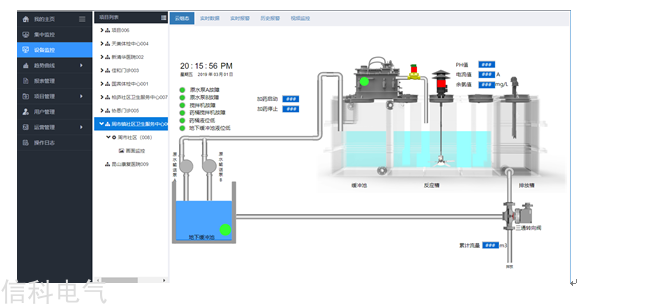

l  云组态：

在组态中可以通过按钮控制设备的启停，通过参数输入框设置设备的运行参数；

l  实时数据：

在实时数据中，可以全局查看设备的运行数据；

l  实时报警：

查看当前项目的所有报警，可以进行确认和删除操作，可以录入报警处理记录；

l  历史报警：

查看当前项目的所有历史报警，可以删除历史报警；

l  视频监控

可以查看当前项目的视频监控画面，了解设备的实际运行状况。

2.2.4趋势曲线

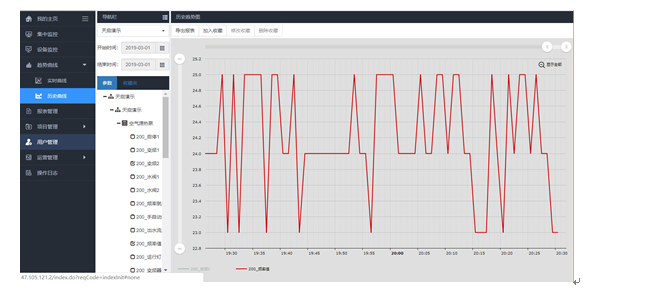

可以查看项目的实时曲线和历史曲线，根据趋势变化来分析设备的运行情况，可以多个变量进行曲线对比。

2.2.5报表管理

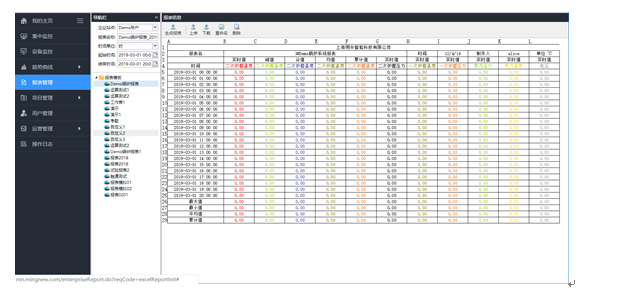

根据EXCEL表格设计报表样式和计算公式，可以按照月/年为单位统计设备的产量、运行参数、环境参数、谷值、峰值、平均值、累计值等。报表可以导出为EXCEL。

2.2.6项目管理

l  项目列表

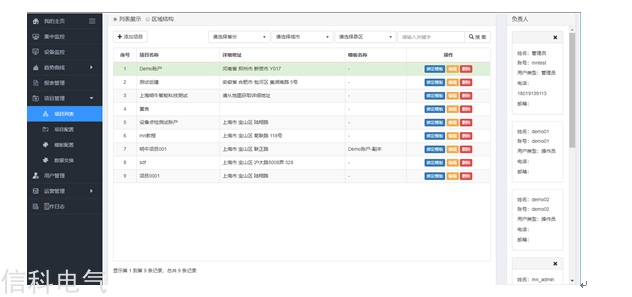

添加项目，以列表或者区域的方式展示项目，可以编辑、删除、绑定模板等操作

l  项目配置

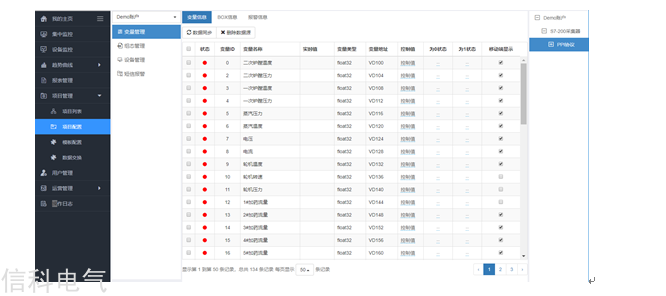

通过客户端软件添加变量，调试智能网关，展示现场数据

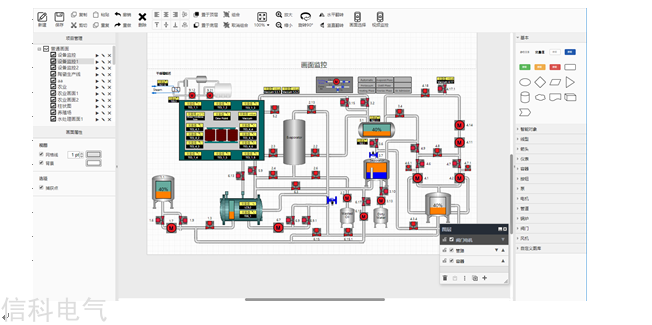

l  绘制组态

的实际运行流程图，支持基本图形、智能对象、工业图库、自定义图库等控件。具有变色、闪烁、控制、事件、图形切换、闪烁等等属性。

l  模板配置

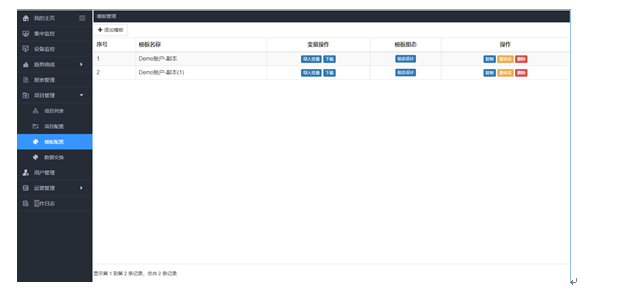

可以将某一个项目设置为模块，新建的项目套用该模板，变量、报警、组态等数据自动关联。也可以对模板进行修改。

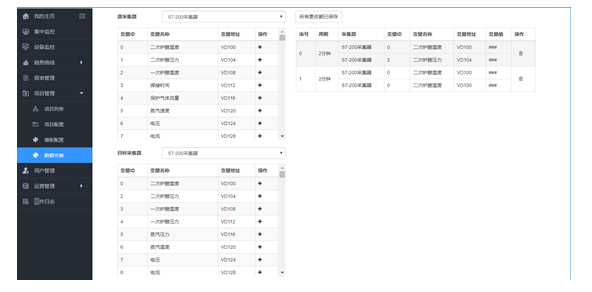

l  数据交换

可以将A设备的数据跨区域传送到B设备，实现超远距离数据传输

2.2.7客户管理

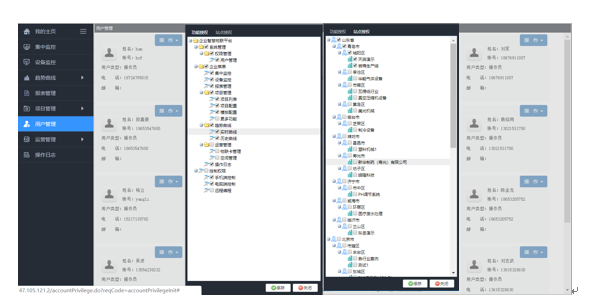

用户管理用于创建设置，分配权限。授权账户是否可看的菜单，可看的项目，是否可以控制，是否可以修改等。

2.2.8运营管理

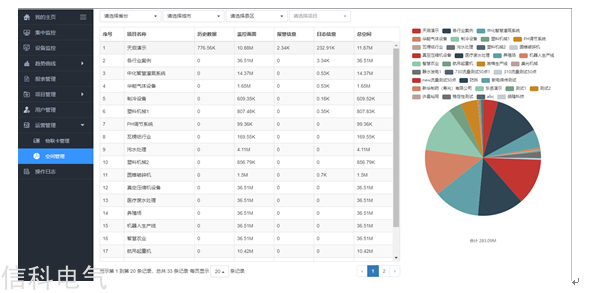

统计每个项目的每个子项所占用的存储空间

查询每个设备消耗的流量，可以通过网页端进行流量查询和续费充值。

2.2.9操作日志

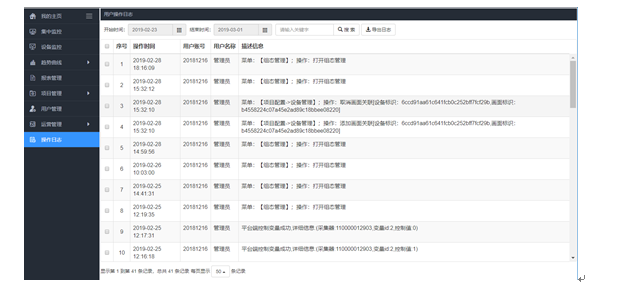

对控制类，修改类，设置类的敏感操作进行统计和存储，统计到精确的事件，精确到人和设备。并且可以导出到本地。

2.3第三方数据接口

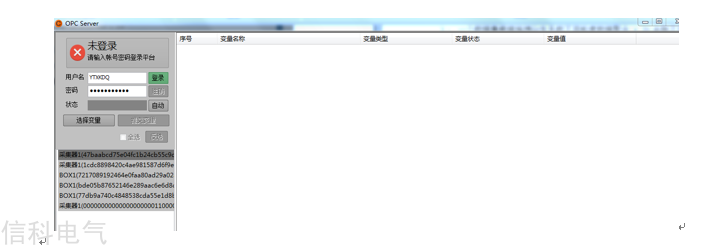

平台对外开放 API、SDK 以及 opc server 数据接口，便于第三方平台通过接口获取平台数据

2.4  BI 大数据统计

Report 不仅仅是一款自助 BI 数据分析产品, 还是开放的 BI 产品开发平台:

●  用户只需简单妥妥拽拽就能自助完成数据多维分析与报表设计

● 开发者能够简单扩展连接所有Java 程序能够触及的数据

2.4.1产品特性：

●  简洁美观的界面, 简单友好的交互模式

● 交互式自服务拖拽多维分析用户体验, 数据切块, 切片, 排序无所不能

●   一个数据集根据拖拽衍生无数不同粒度数据聚合 + 20 余种不同展现形式的图表

●  支持多图表数据看板与看板定时邮件发送

2.5.移动端

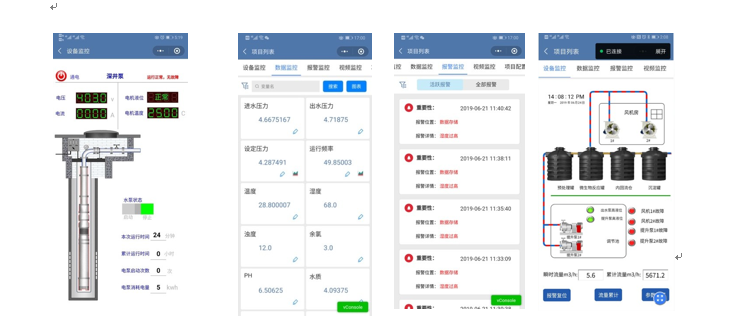

平台支持通过 APP、微信小程序、微信公众号 3 种方式对设备进行远程监控、管理等，主要分为 以下几个主要模块：画面监控、实时数据监测、故障告警、账户管理

3.私有云

为了满足不同用户对平台的不同需求，技提供 2 种平台服务方式，分别为公有云、私有云

两种平台的功能完全相同，仅所有权不同。

3.1 公有云 vs   私有云

3.2 公有云平台

对外提供公有云服务，用户只需在云平台注册账号即可使用。

3.3私有云平台

用户自己准备云服务器或者服务器、工控机等，帮用户独立部署平台，所有的数据、企业信息

等都存储在自己的服务器中，平台 logo、小程序 等也完全属于自己。

3.4私有云平台选型
