西门子smart plc远程编程及远程控制数据采集

更新时间:2021年07月01日15:53:43 点击次数:306 打印此页 关闭
分享到:

 本文简单介绍了西门子SMART200 PLC远程编程 数据采集的简单方法

同样可以实现 三菱 欧姆龙 松下 台达 信捷 AB 施耐德等等plc远程控制,远程编程。



硬件: 1 LD500-L智能网关(采集器),SMART SR60 PLC,网线,开关电源一个。

硬件连接方法:

远程模块LAN口连接西门子SMART PLC网口,也可以都连接到同一个交换机上面。

远程模块上网方式: 网线 4G物联网卡或者WIFI

配置软件:CONFIG 4.0.5.0



西门子plc远程下载程序操作方法

本文以SMART SR60 PLC为例子来说明

1 电脑安装配置软件 Config 4.0.5.0等等版本

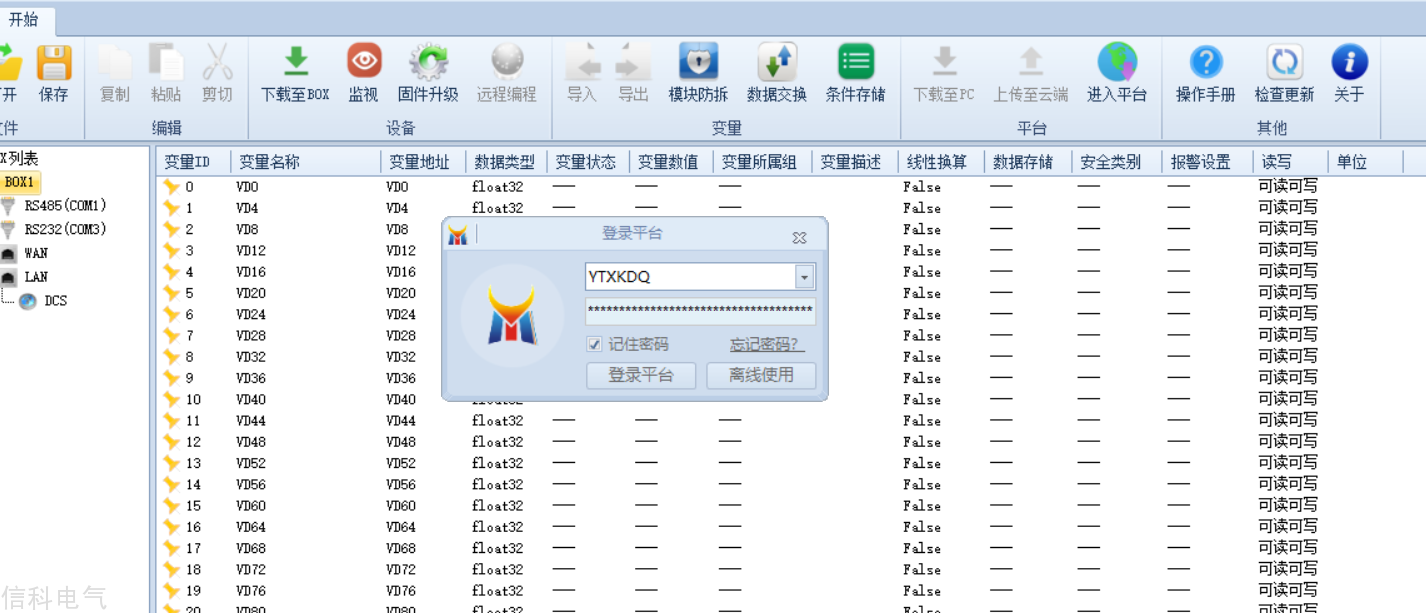

2 打开配置软件 登录用户。

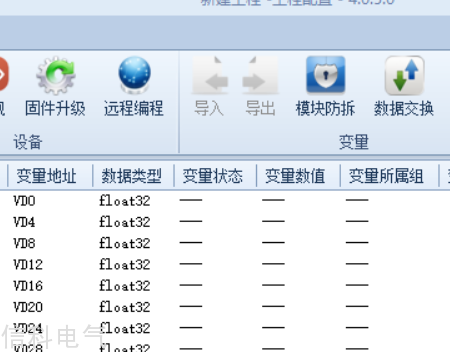

3 远程编程

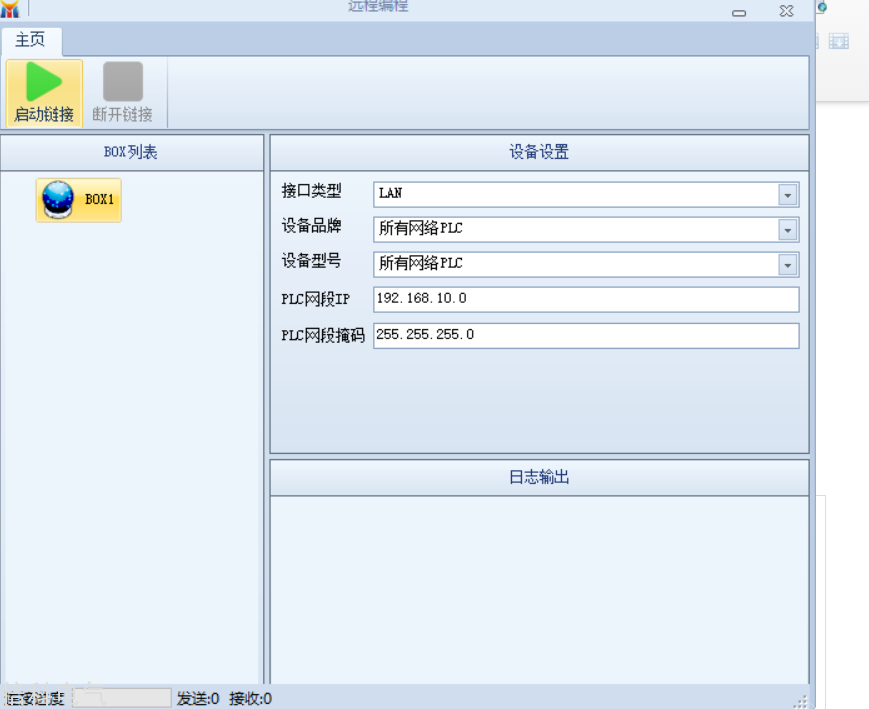

4  选择端口 LAN  启动链接








5 打开plc编程软件 Step7-MicrowinSmart

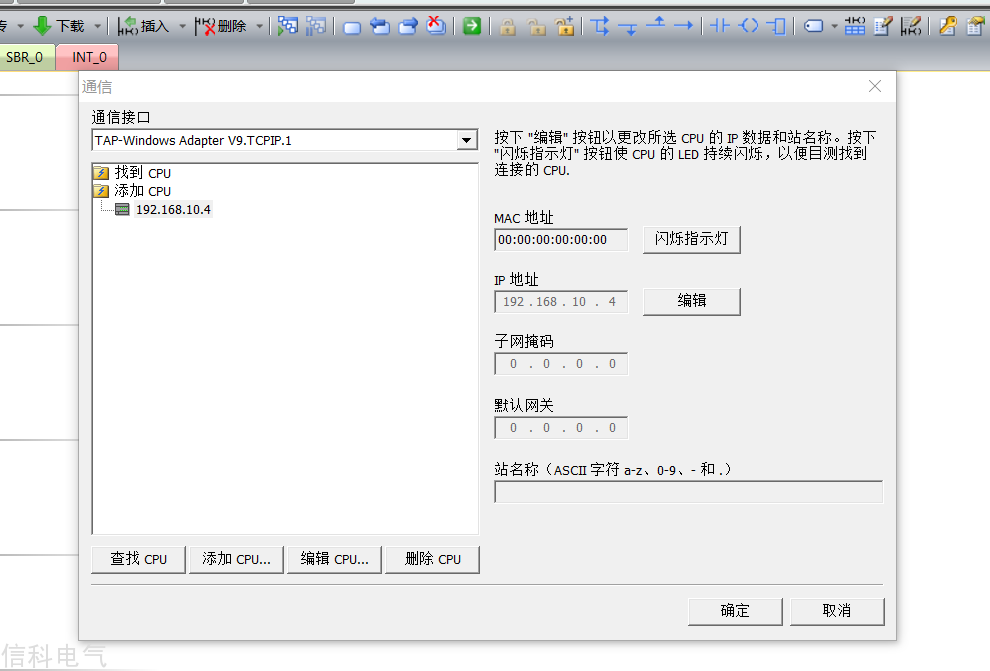

注意要选择虚拟网卡

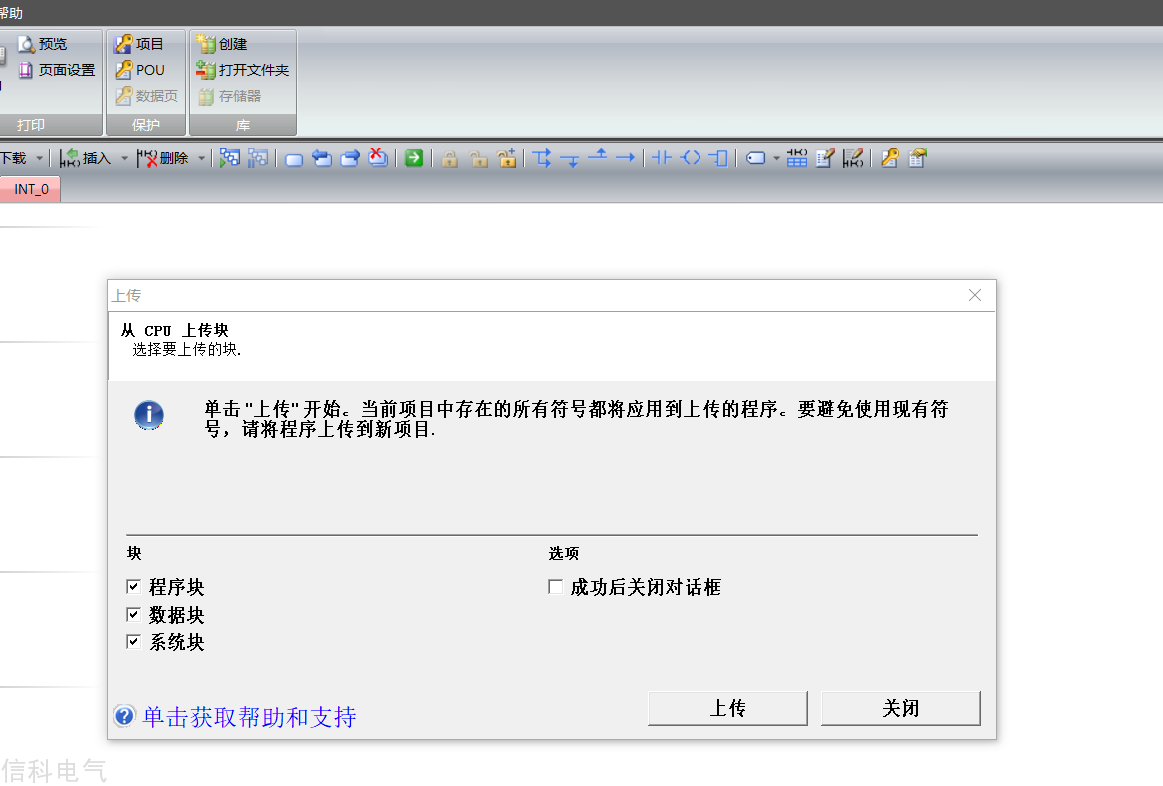

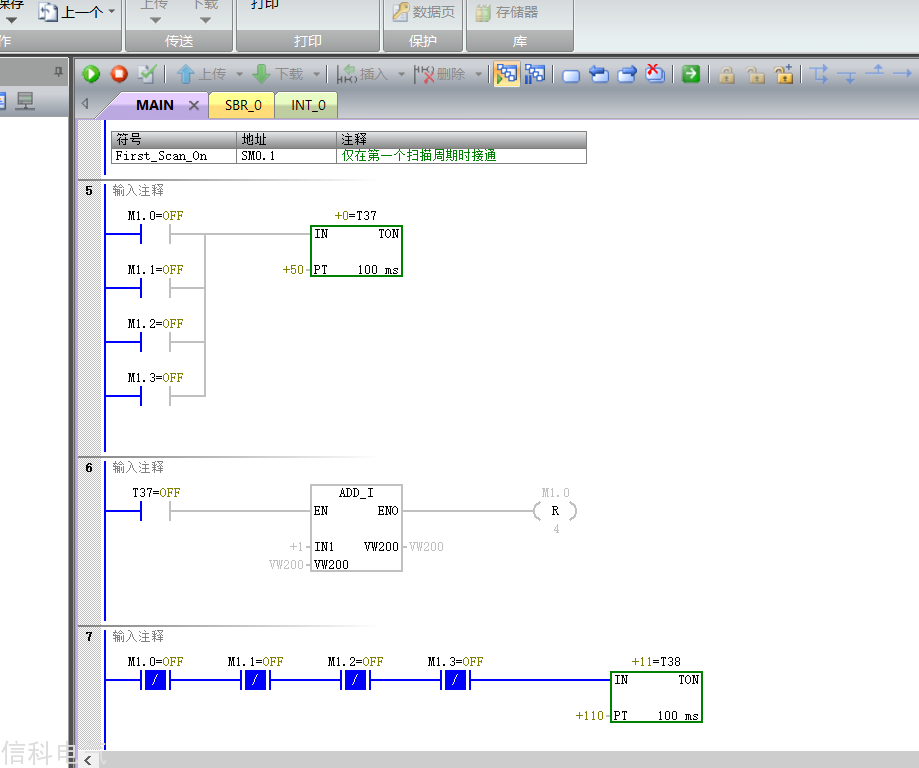

7进行编程 上传 下载 监控等等操作。

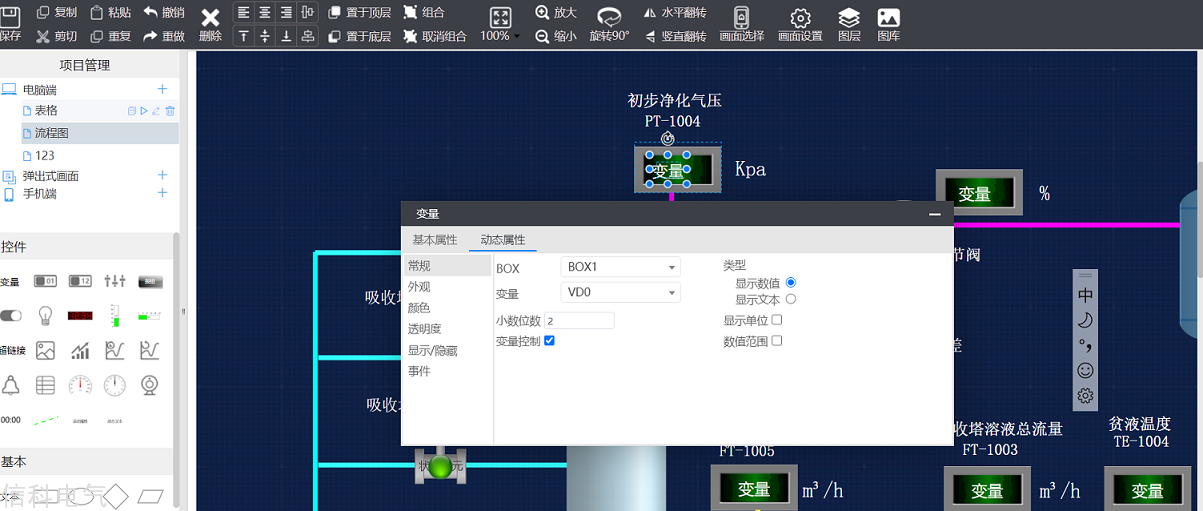

6 云端组态画面 连接需要采集的PLC变量(VW VD Q M T C等等数据)

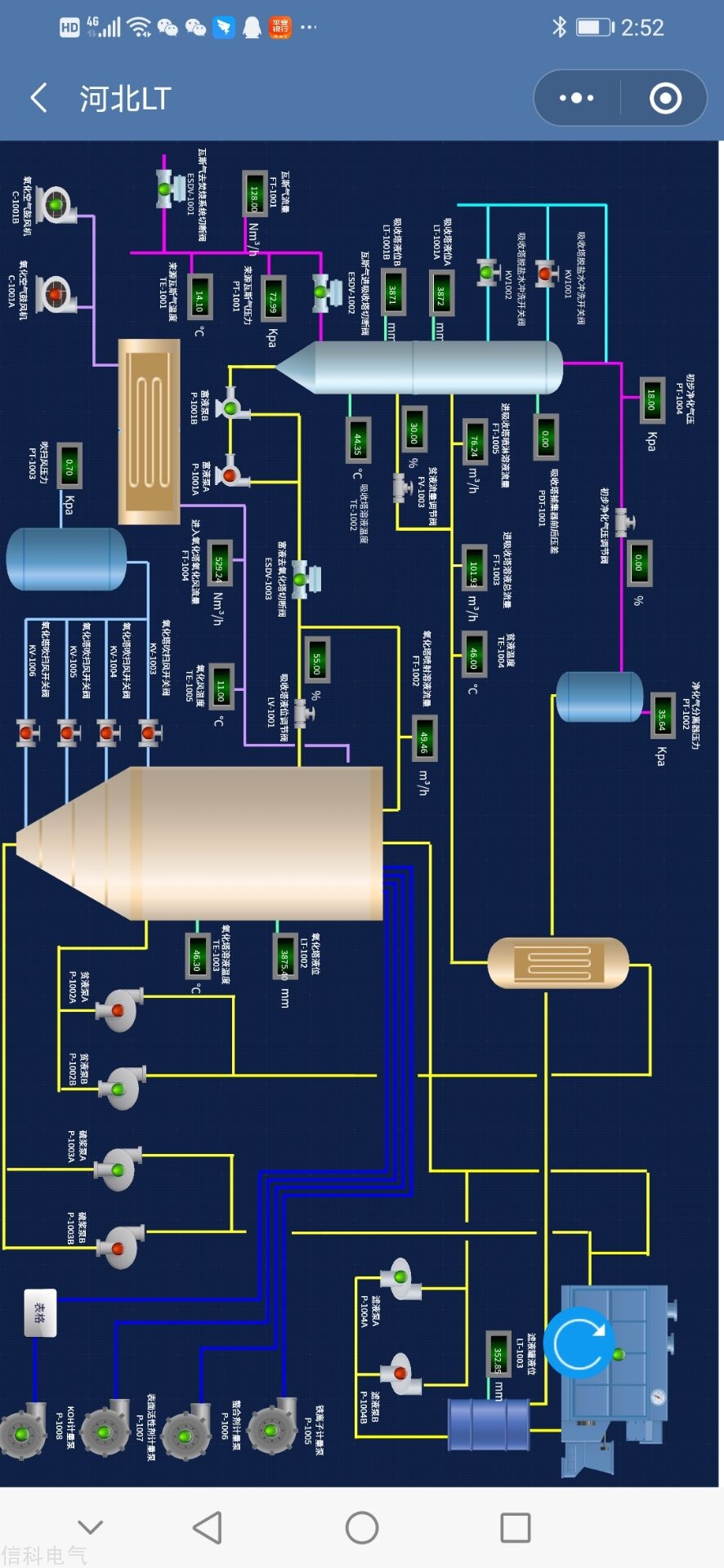

7 云端手机端数据监控,操作修改plc数据等等
